Зональные проекции

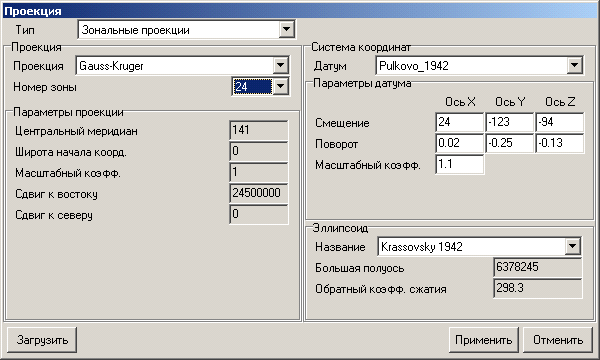

При выборе типа привязки Зональные проекции, окно редактирования географической привязки принимает вид, показанный на рисунке:

Выбор типа привязки Зональные проекции означает, что данные представлены в универсальной поперечной меркаторской проекции (UTM) или в проекции Гаусса-Крюгера (Gauss-Kruger). Единственный параметр, который нужно установить для этих проекций это номер зоны. Номер зоны указывается в выпадающем списке с соответствующим названием.

На левой половине окна расположены параметры географической проекции данных. На правой части окна расположены параметры датума. Датум определяется эллипсоидом и набором из семи коэффициентов, определяющих смещение, поворот и масштабирование этого эллипсоида. В выпадающем списке Датум в верхней правой части окна можно выбрать название одного из прописанных в программе датумов. При этом параметры выбранного датума будут отображены в соответствующих полях окна редактирования географической привязки. Если ни один из предустановленных датумов не подходит, то его параметры можно установить вручную. Коэффициенты смещения, поворота и масштабирования можно задать в редактируемых полях на панели Параметры датума, а эллипсоид выбрать из выпадающего списка в нижней части окна.

Для того чтобы загрузить параметры проекции из файла надо нажать на кнопку Загрузить в нижней левой части окна и в появившемся диалоге открытия файла выбрать нужный файл с данными о проекции.

Кнопка Применить подтверждает все изменения, внесенные в данные о географической проекции, а кнопка Отменить наоборот отменяет эти изменения и оставляет проекцию такой, какой она была до редактирования.
